Kontrolér je součástí přístupového systému. Obsahuje potřebnou elektroniku a svorkovnice pro připojení napájení, čtečky, elektrického zámku a dalších zařízení. V paměti kontroléru jsou uložena identifikační data jednotlivých čipů a informace o jejich použití. Způsob připojení čtečky odpovídá přenosovému protokolu dat mezi čtečkou a řídící jednotkou – kontrolérem. V našich instalacích používáme protokoly WIEGAND, jednodrátové TM nebo RS 485. Načítání nebo mazání čipů v paměti kontroléru, nastavování základních uživatelských parametrů a vyhodnocování informací o použití čipů můžeme provádět v počítačovém software. Načtení identifikačních dat čipů do systému usnadňuje použití načítací čtečky. Pro přenos dat mezi kontrolérem a počítačem používáme převodníky nebo přímé síťové připojení. Při výpadku napájení zůstanou data v kontroléru zachována.

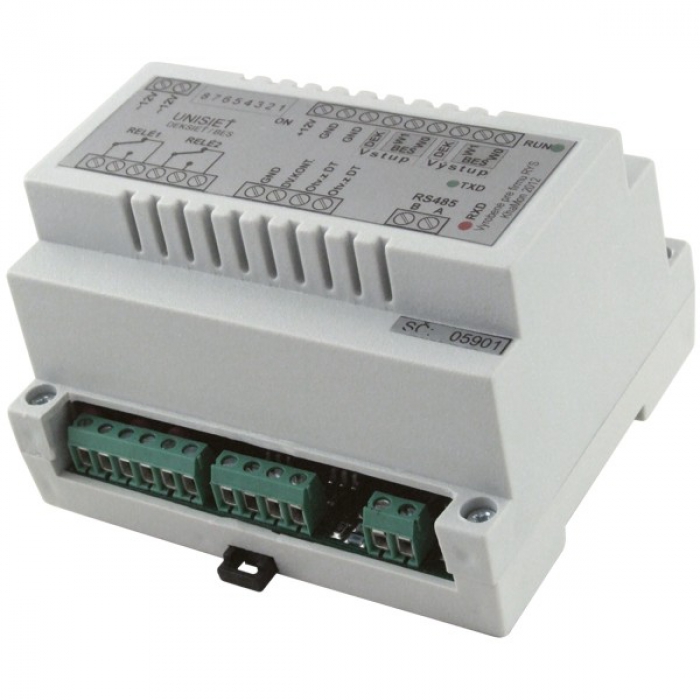

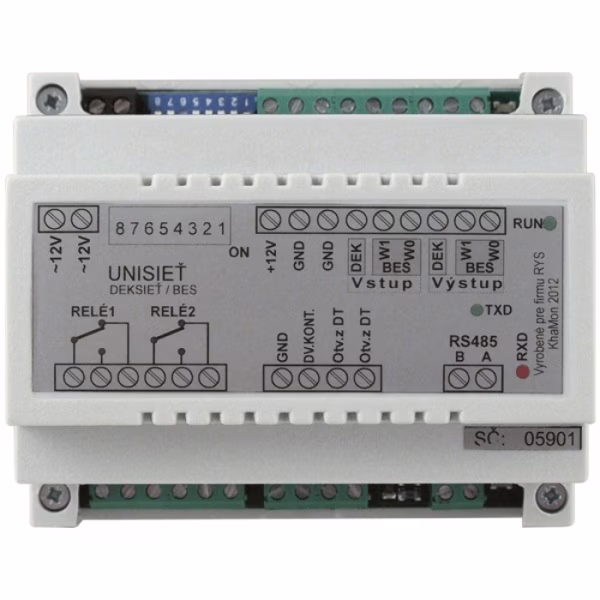

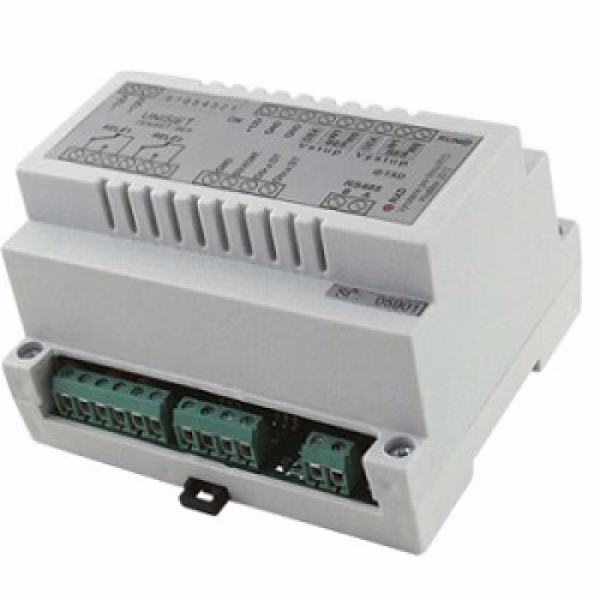

Kontrola vstupu iButton RFID DEK BES univerzální síťová verze RS 485 operační paměťová jednotka unisíť 121206, jedny dveře
| Katalogové číslo | 0012012006 |
|---|---|
| Výrobce | SK |
| Dostupnost | na objednávku |
| Poplatky | RF: 0,00 Kč | AF: 0,00 Kč |
| Cena bez DPH | pro zobrazení se přihlašte |
| Cena s DPH 21 % | pro zobrazení se přihlašte |
Základní vlastnosti a provedení:
BES, DEK obchodní název
klíčenka - bezkontaktní elektronický klíč RFID technologie 125 kHz
klíčenka - bezkontaktní elektronický klíč RFID technologie 13,56 MHz
klíčenka - bezkontaktní elektronický klíč RFID technologie 13,56 MHz DESFire EV 1
klíčenka - kontaktní elektronický klíč iButton
univerzální operační paměťová jednotka
- podpora technologie RFID
- podpora technologie iButton
- možnost současného připojení čtečky dotykových i bezdotykových čipů
- síťové provedení
- obousměrná kontrola jedněch dveří s nezávislým záznamem o vstupu a výstupu

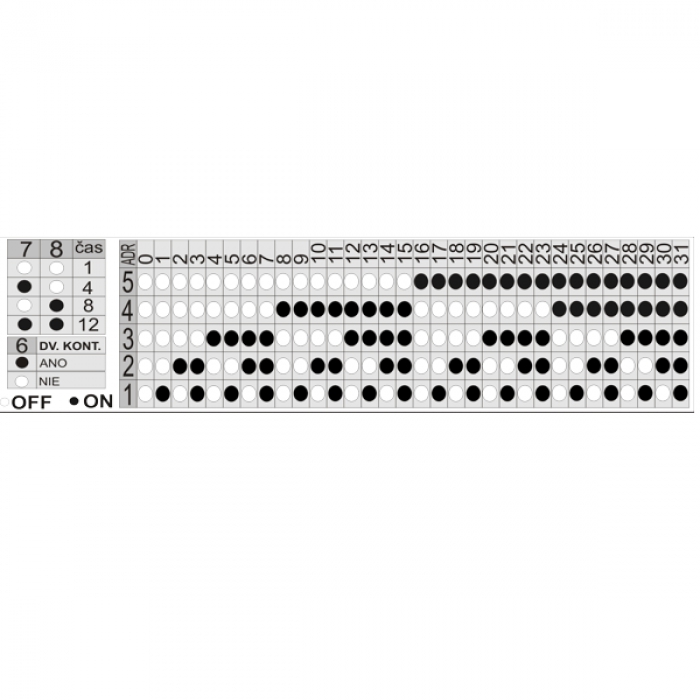

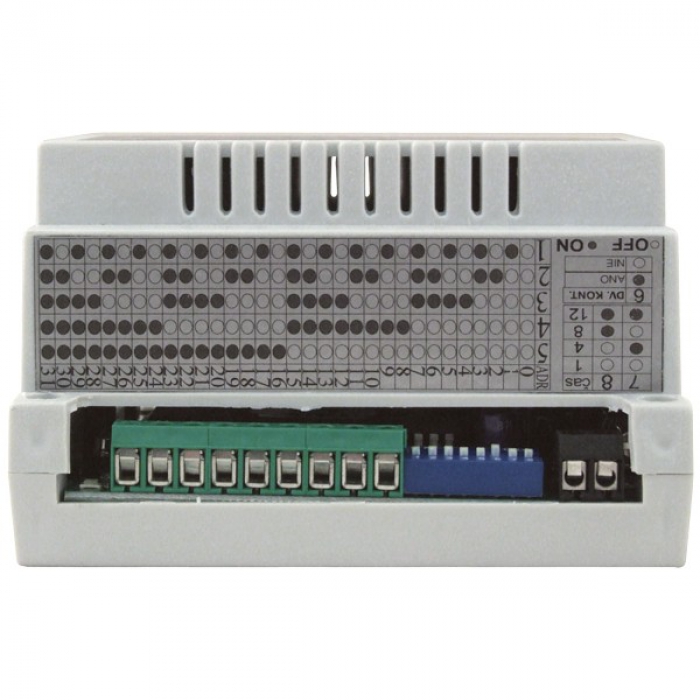

maximálně 31 operačních paměťových jednotek v systému (nastavení pomocí DIP)
možnost propojení se systémem domácích telefonů 2-BUS výrobce TESLA stropkov

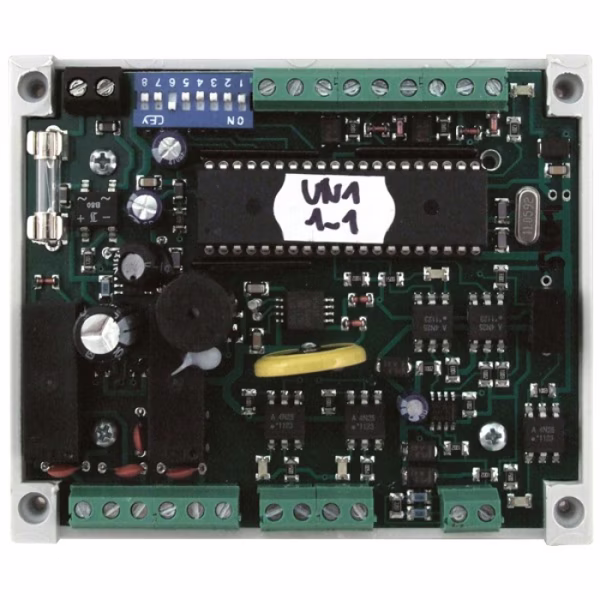

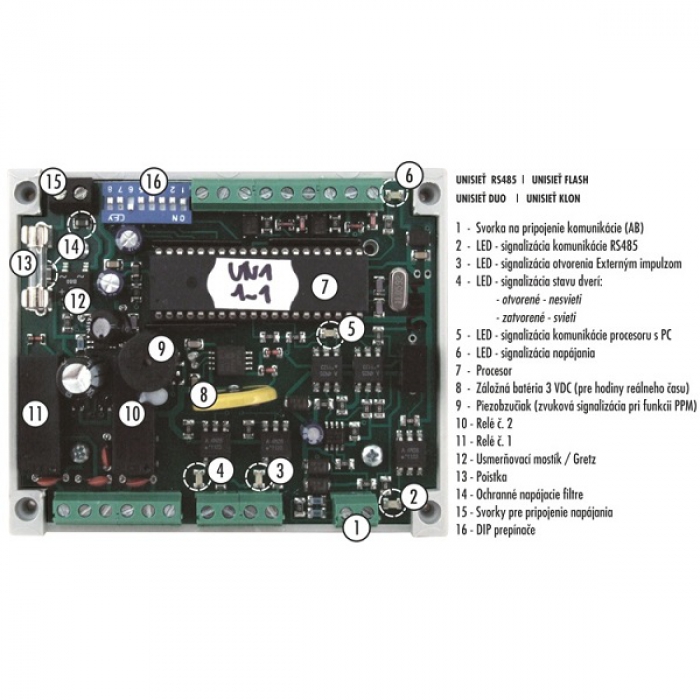

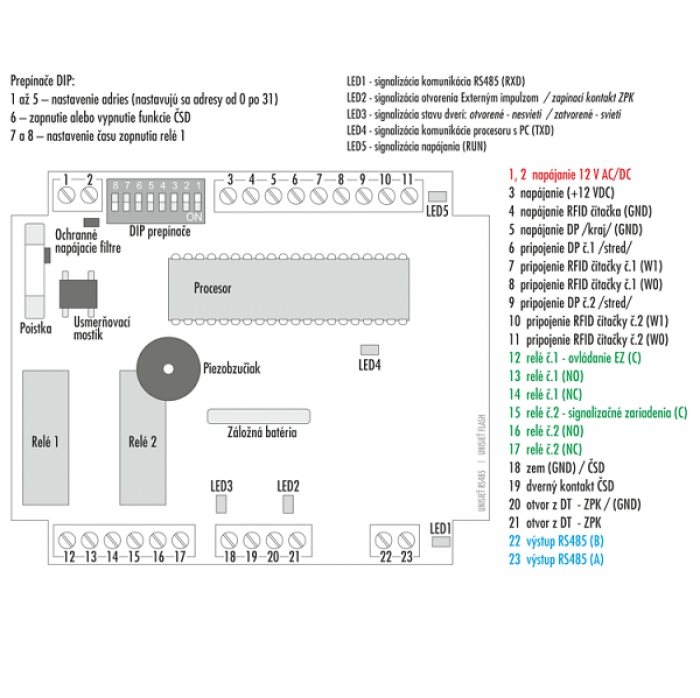

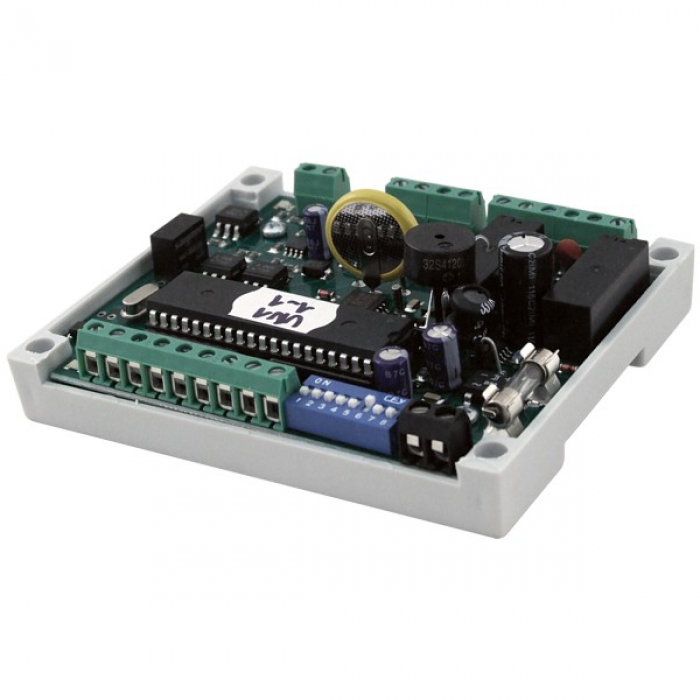

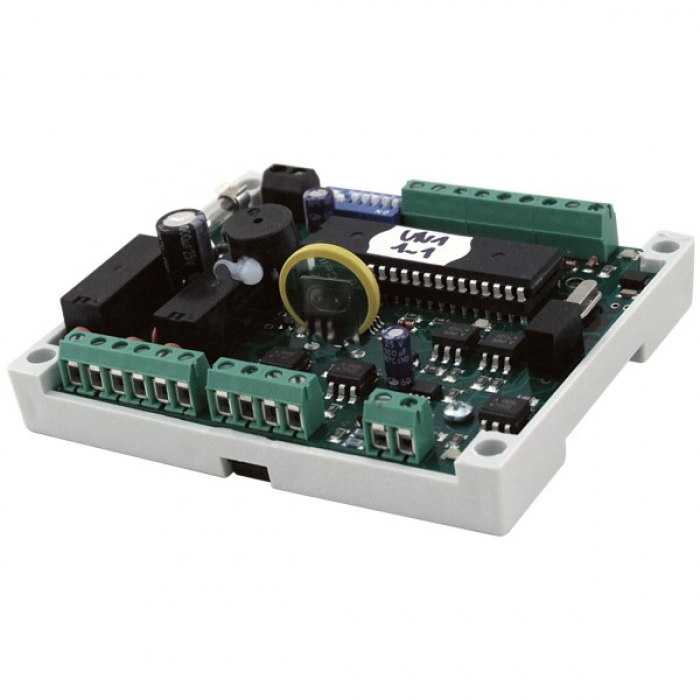

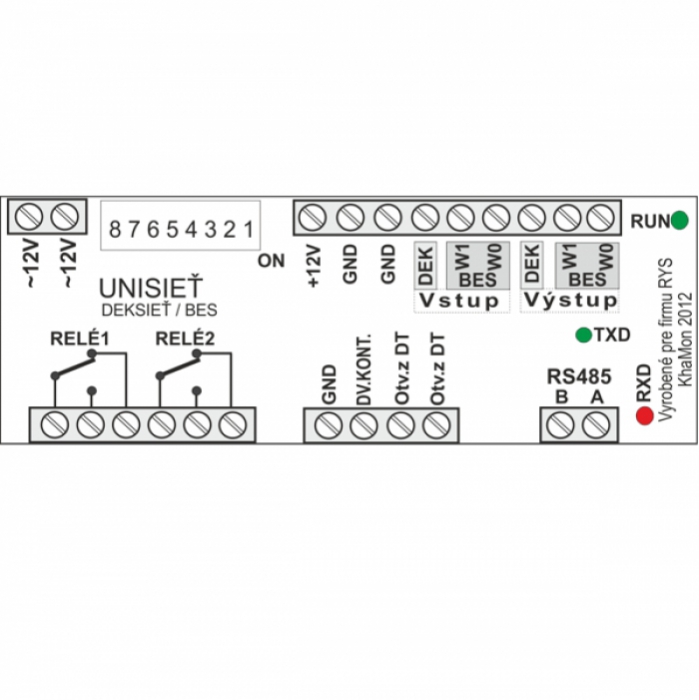

Hardware
1x relé pro kontrolu dveří
1x relé pro signalizaci
ČSD - kontrola stavu otevření dveří
ZPK - zapínací kontakty
PPM – použití programovatelného čipu u technologie iButton
připojení k počítači přes DUO programátor-převodník PPM/USB-RS485 (pro obě technologie)
připojení k počítači přes programátor-převodník USB-RS485 pro iButton
připojení k počítači přes programátor-převodník USB-RS485 pro RFID 125 kHz
připojení k počítači přes programátor-převodník USB-RS485 pro RFID 13,56 MHz MAFIRE
připojení k počítači přes programátor-převodník USB-RS485 pro RFID 13,56 MHz MAFIRE DESFire EV 1
hodiny reálného času
signalizační LED
Technické parametry
napájení: 8 - 15 V AC / 12 - 24 V DC (doporučeno 12 V DC)
proudové zatížení 150 mA
čtecí protokol RFID
- Wiegand 26bit
- Wiegand 34 bit
typ čipu
- iButton DS1990R-F5 (DEK)
- RFID klíčenka/karta - podle typu připojené čtečky 125KHz, 13.56 MHz MAFIRE, 13,56 MHz MAFIRE DESFire
vstupy
- pro 2 čtečky RFID (maximálně 30 m od OPJ)
- pro 2 dotykové plochy iButton (maximálně 15 m od OPJ)
- nebo kombinace 1x RFID, 1x iButton
výstupy
- 2 x relé 8 A / 250 V AC
kapacita čipů 3000 (900 při využití funkce PPM)
kapacita off-line událostí 1800
doba otevření elektrického zámku 1- 12 s (nastavení pomocí DIP)
Programování (řídící jednotky)
- pomocí PC software BBIQ třetí generace
- možnost on-line připojení k PC

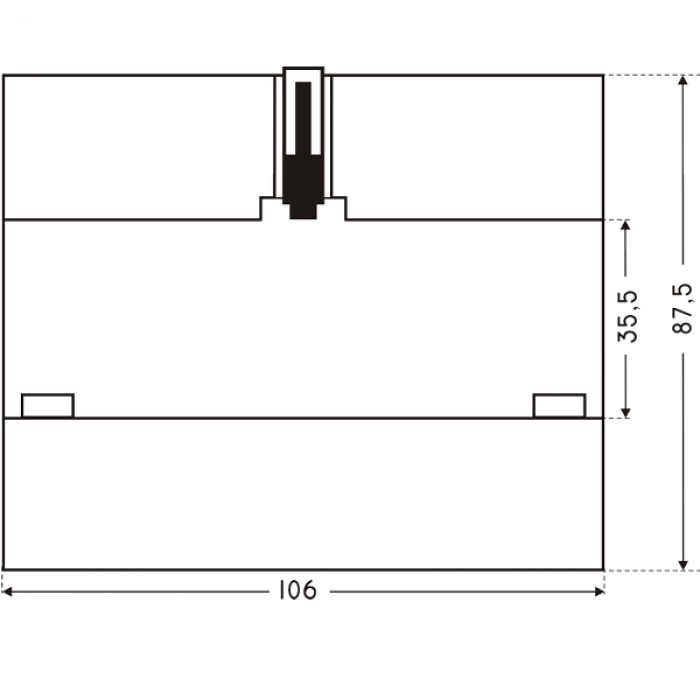

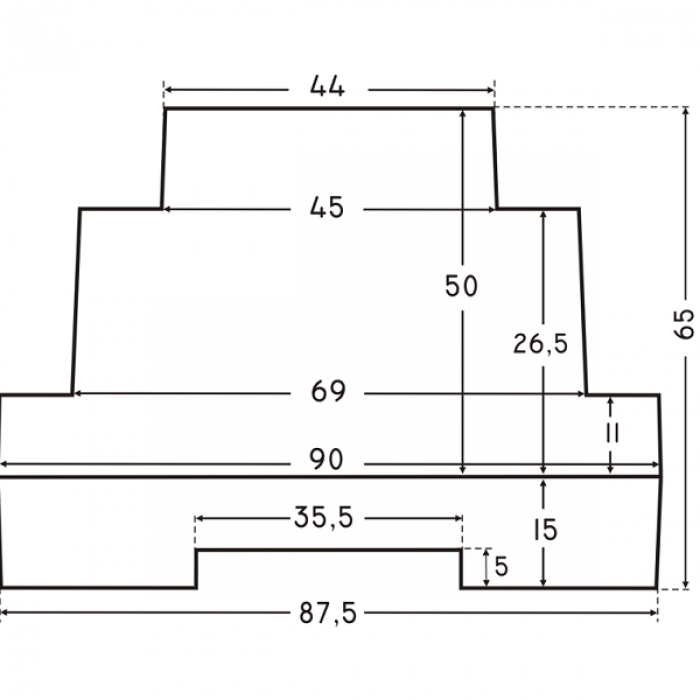

rozměry 90 x 105 x 66 mm (v x š x h)

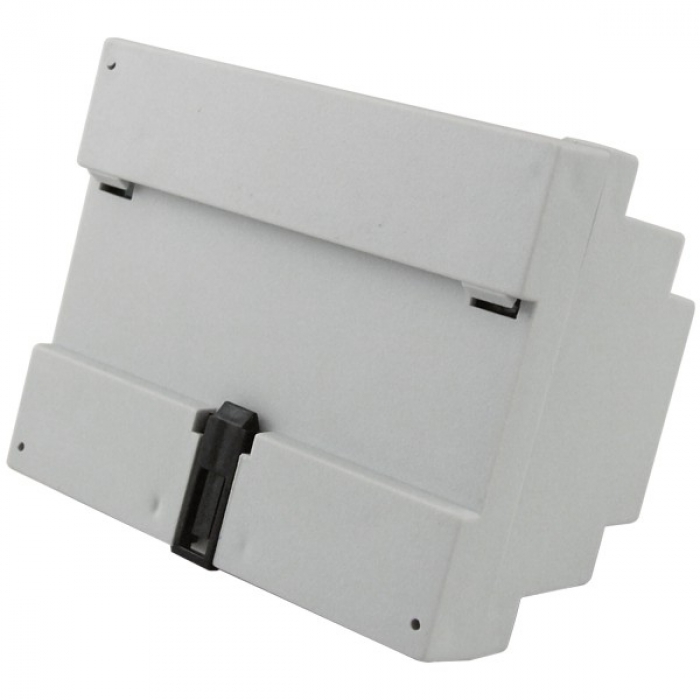

Montáž
na DIN lištu
před zapojením je nutné nastavit síťovou adresu OPJ
při použití čteček čipů jiných výrobců ověřit kompatibilitu
při použití čipů jiných výrobců ověřit kompatibilitu
OPJ musí být chráněná před nepříznivými vlivy vnějšího prostředí
Provozní prostředí:
- teplota -5°C až +45°C
- vlhkost až 80%
- nevhodná montáž do prostředí s vibracemi, teplotami mimo rozsah, s výpary kyselin, žíravin
Díly pro vytvoření sestavy
operační paměťová jednotka
čtečka čipů
programátor převodník
napájení
počítač (pro práci s OPJ)
Balení obsahuje:
Operační paměťová jednotka (kontroler) 121206
Krajina původu: SK
Záruční doba: 2 roky
